鹽霧測試方法有哪些？

鹽霧測試方法有哪些？請隨訊科技術(shù)專業(yè)的工作人員了解一下：鹽霧測試就是一種人造氣氛的加速抗腐蝕評估方法。它是將一定濃度的鹽水霧化；然后噴在一個密閉的恒溫箱內(nèi)，通過觀察被測樣品在箱內(nèi)放置一段時間后的變化來反映被測樣品的抗腐蝕性，它是一種加速測試方法，其鹽霧環(huán)境的氯化物的鹽濃度，可是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大幅提高，對產(chǎn)品進(jìn)行鹽霧試驗，得出結(jié)果的時間也大幅縮短。高，對產(chǎn)品進(jìn)行鹽霧試驗，得出結(jié)果的時間也大幅縮短。

在天然環(huán)境下對某產(chǎn)品樣品進(jìn)行試驗，腐蝕時間可能需要一年甚至數(shù)年，而在人工模擬鹽霧環(huán)境條件下試驗，只要數(shù)天甚至是數(shù)小時，即可得到相似的結(jié)果。

鹽霧試驗方法主要分為4種：

1、中性鹽霧試驗（NSS）;

2、乙酸鹽霧試驗（AASS）；

3、銅加速乙酸鹽霧試驗（CASS）;

4、交變鹽霧試驗。

鹽霧試驗分為二大類，一類為天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。

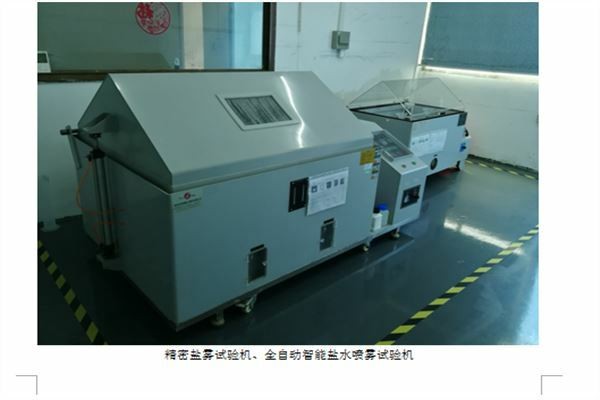

人工模擬鹽霧環(huán)境試驗是利用一種具有一定容積空間的試驗設(shè)備--鹽霧試驗箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來對產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。

它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產(chǎn)品進(jìn)行鹽霧試驗，得出結(jié)果的時間也大大縮短。

如在天然暴露環(huán)境下對某產(chǎn)品樣品進(jìn)行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗，只要24小時，即可得到相似的結(jié)果。

(1)中性鹽霧試驗（NSS試驗）是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6～7）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm?.h之間。

(2)醋酸鹽霧試驗（ASS試驗）是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。

(3)銅鹽加速醋酸鹽霧試驗（CASS試驗）是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的 8倍。

中性鹽霧試驗24h≈自然環(huán)境1年、醋酸鹽霧試驗24h≈自然環(huán)境3年、銅鹽加速醋酸鹽霧試驗24h≈自然環(huán)境8以上就是我司對鹽霧測試的一些簡單拙見，

如您有相關(guān)辦理需求，歡迎您直接來電咨詢我司工作人員，獲得詳細(xì)的費(fèi)用報價與周期等信息 深圳訊科技術(shù)檢測機(jī)構(gòu)從事檢測認(rèn)證行業(yè)多年，幫助企業(yè)解決更多質(zhì)量檢測報告辦理難題。咨詢電話：4000-1998-38
