IP防護等級測試的具體劃分要求和測試方法

IP（Ingress Protection）防護等級測試是根據IEC 60529標準進行的，該標準詳細規定了電氣設備外殼對固體異物和液體進入的防護能力。以下是IP防護等級測試的具體劃分要求和測試方法：

IP防護等級測試劃分

第一個數字 - 防塵等級

• 0：無防護

• 1：防止大于50mm的固體物體進入

• 2：防止大于12.5mm的固體物體進入

• 3：防止大于2.5mm的工具、厚電線等進入

• 4：防止大于1.0mm的工具、小線材等進入

• 5：防止大部分灰塵進入，但不能完全防止灰塵進入；進入的灰塵不會影響設備正常運行

• 6：完全防止灰塵進入

第二個數字 - 防水等級

• 0：無防護

• 1：防止垂直滴水

• 2：防止傾斜15°范圍內的滴水

• 3：防止噴灑的水（從60°角范圍內）

• 4：防止飛濺的水（從任何方向）

• 5：防止噴射的水（從任何方向）

• 6：防止強力噴射的水（從任何方向）

• 7：防止短時間浸入水中（在特定條件下）

• 8：防止長時間浸入水中（在特定深度和持續時間內）

•


測試方法

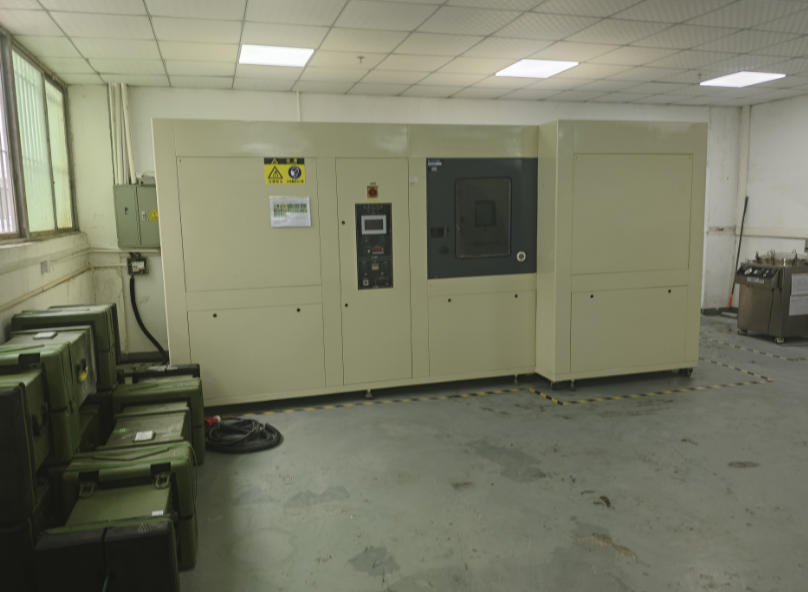

防塵測試

• IP1X：

• 使用直徑為50mm的球體。

• 檢查球體是否能完全進入外殼。

• IP2X：

• 使用直徑為12.5mm的球體。

• 檢查球體是否能完全進入外殼。

• IP3X：

• 使用直徑為2.5mm的探針。

• 檢查探針是否能進入外殼。

• IP4X：

• 使用直徑為1.0mm的探針。

• 檢查探針是否能進入外殼。

• IP5X：

• 將試樣置于充滿滑石粉的試驗箱中。

• 試驗箱以一定的速度旋轉，模擬粉塵環境。

• 試驗后檢查內部是否有大量灰塵積聚。

• IP6X：

• 將試樣置于充滿滑石粉的試驗箱中。

• 試驗箱以一定的速度旋轉，模擬粉塵環境。

• 試驗后檢查內部是否有任何灰塵進入。

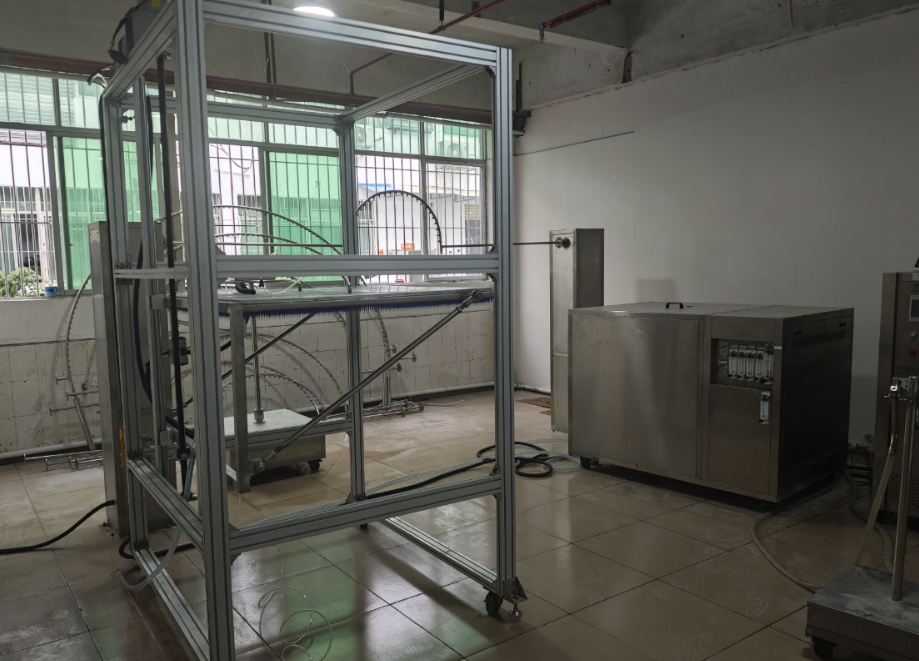

防水測試

• IPX1：

• 垂直滴水，每分鐘1mm的降雨量，持續10分鐘。

• 檢查是否有水進入外殼。

• IPX2：

• 傾斜15°范圍內的滴水，每分鐘3mm的降雨量，每個方向持續2.5分鐘。

• 檢查是否有水進入外殼。

• IPX3：

• 噴灑的水，從60°角范圍內噴灑，每分鐘10L/m2，持續5分鐘。

• 檢查是否有水進入外殼。

• IPX4：

• 飛濺的水，從任何方向噴灑，每分鐘10L/m2，持續5分鐘。

• 檢查是否有水進入外殼。

• IPX5：

• 噴射的水，從任何方向噴射，每分鐘12.5L/m2，持續3分鐘。

• 檢查是否有水進入外殼。

• IPX6：

• 強力噴射的水，從任何方向噴射，每分鐘100L/m2，持續3分鐘。

• 檢查是否有水進入外殼。

• IPX7：

• 短時間浸入水中，通常在1米深的水中浸泡30分鐘。

• 檢查是否有水進入外殼。

• IPX8：

• 長時間浸入水中，具體條件由制造商規定，通常在更深的水中浸泡更長的時間。

• 檢查是否有水進入外殼。

附加字母（可選）

• A, B, C, D：防止手背、手指、工具或?qū)Ь€(xiàn)接觸危險部件。

• K, M, S, W：符合ISO 20653:2013標準，適用于高壓清洗、戶外使用或高濕度環境。

測試步驟

1. 準備試樣：確保試樣處于正常工作狀態，并安裝好所有必要的配件。

2. 設置測試條件：根據所需的IP等級，設置相應的測試設備和參數。

3. 進行測試：按照標準規定的程序進行防塵或防水測試。

4. 檢查結果：測試結束后，檢查試樣內部是否有灰塵或水進入。

5. 記錄數據：記錄測試過程中的所有數據和觀察結果。

6. 出具報告：編寫詳細的測試報告，包括測試方法、測試條件、測試結果等。




總結

IP防護等級測試是評估電氣設備外殼防護性能的重要手段。通過嚴格的測試，可以確保設備在各種環境下的可靠性和安全性。如果需要具體的測試服務或技術支持，建議聯系專業的第三方認證機構或?qū)嶒?yàn)室。這些機構通常具備相關的資質和經驗，能夠提供準確可靠的測試結果。
