耐劃痕的測定方法，主要是模仿現(xiàn)實生活中某種物體刮擦家具表面后，評價家具表面抵抗其他物體刮傷的能力，為指導(dǎo)企業(yè)生產(chǎn)、提高家具表面質(zhì)量、規(guī)范家具市場秩序提供技術(shù)支撐，為保護(hù)廣大消費者的合法權(quán)益提供技術(shù)保障。
漆膜耐劃痕試驗條件
試驗應(yīng)在溫度為(23± 2) ℃和相對濕度為(50± 5) %的環(huán)境條件下進(jìn)行

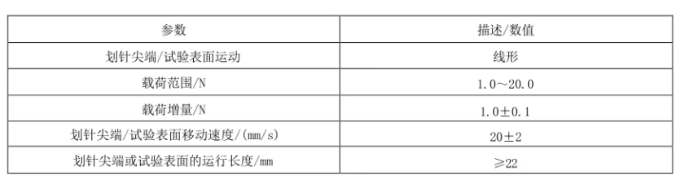

漆膜耐劃痕
1. 砝碼放在劃針上的劃痕儀；用于測量劃痕寬度的設(shè)備精度為±0. 05 mm, 用于檢查劃針尖端幾何形狀的設(shè)備精度為±0. 01 mm。
2. 帶有滑動砝碼的劃痕儀：用于測量劃痕寬度的設(shè)備精度為±0. 05 mm, 用于檢查劃針尖端幾何形狀的設(shè)備精度為±0. 01 mm。
劃針尖端由金剛石制成，圓角部分半徑(R) 為(0. 30±0. 01) mm。劃針尖端的球形部分和錐體截面之間的連接處能確保劃針尖端在測試區(qū)域上產(chǎn)生寬度大于或等于0. 30 mm 的劃痕，不影響錐體截面，尖端應(yīng)安裝在支架中，柄部前側(cè)的平坦部分應(yīng)面向工作方向。使用前應(yīng)檢查劃針尖端。
漆膜耐劃痕試驗步驟
1.’預(yù)處理：應(yīng)將試樣放在溫度為(23±2)℃、相對濕度為(50±5)%的環(huán)境中， 至少存放48 h
2. 檢查針：每次試驗前應(yīng)對劃針尖端進(jìn)行目測檢查，如發(fā)現(xiàn)尖端有變化或有疑問時，應(yīng)使用測量設(shè)備檢查劃針尖端。如有任何平整度、孔洞或其他類型的損壞，應(yīng)更換新的劃針。
3.劃痕試驗：
準(zhǔn)備3個試驗樣板。所取的試驗樣板應(yīng)距離邊緣至少20 mm, 其形狀適合所用夾緊裝置的類型。試驗前，應(yīng)用清潔布仔細(xì)擦拭試驗表面，不應(yīng)劃傷試驗表面。試驗表面應(yīng)平整。將劃痕儀放置于水平位置，劃針垂直于試驗表面。對于每個試驗表面，重復(fù)劃痕測試并記錄寬度測量的結(jié)果，精確至0. 05 mm。如適用，劃痕應(yīng)沿紋理方向進(jìn)行。先做第一個試驗表面，載荷從1.0N開始，并以1.0N的增量繼續(xù)測試，直至20. 0 N, 或者直至劃痕寬度不小于0. 30 mm, 以先達(dá)到的為準(zhǔn)。
漆膜耐劃痕征類型及判定要求
在試驗環(huán)境條件下靜置24h 后，用清潔布仔細(xì)擦拭試驗表面，不應(yīng)劃傷試驗表面。然后由1名檢驗人員通過測量設(shè)備測量所有劃痕寬度。如有疑問，由3名檢驗人員進(jìn)行測量。
漆膜耐劃痕相關(guān)標(biāo)準(zhǔn)
當(dāng)有1名檢驗人員時，記錄耐劃痕的初步評定值，并作為耐劃痕的中間評定值，精確至1.0 N。計算3個試驗表面中間評定值的平均值作為耐劃痕的最終值，精確至1.0N。
當(dāng)有3名檢驗人員時，記錄耐劃痕的初步評定值，計算每個試驗表面初步評定值的平均值作為耐劃痕的中間評定值，精確至1.0N。計算3個試驗表面中間評定值的平均值作為耐劃痕的最終值，精確至1.0N。
漆膜耐劃痕相關(guān)標(biāo)準(zhǔn)
GB/T 4893.10-2024家具表面漆膜理化性能試驗第10部分：耐劃痕測定法
