充電樁 防破壞錘擊測試

隨著新能源汽車的迅猛發展，公共充電樁已成為城市基礎設施的重要組成部分。然而，在實際運營中，充電樁頻繁遭遇人為破壞、惡意撞擊、 vandalism（故意毀壞）等問題，輕則導致設備失靈，重則引發漏電、起火等安全事故。

為確保充電樁在復雜公共環境下的結構安全與長期可靠性，一項關鍵的機械防護測試被納入產品認證與驗收流程——

防破壞錘擊測試（Impact Resistance / Hammer Test）

這項測試模擬人為用硬物（如錘子、棍棒）對充電樁外殼進行猛烈敲擊，驗證其外殼、鎖具、屏幕、接口等關鍵部位是否具備足夠的抗沖擊能力。

本文將全面解讀充電樁防破壞錘擊測試的標準、方法、判定依據與設計應對策略，助力企業打造“打不壞”的高可靠充電樁。

一、為什么要做防破壞錘擊測試？

1. 現實威脅日益嚴重

• 充電樁多部署于露天停車場、路邊、地下車庫等無人值守區域；

• 遭遇破壞形式包括：

• 惡意砸毀屏幕或按鍵

• 敲擊充電槍接口致?lián)p

• 破壞門鎖竊電或泄憤

• 醉酒、情緒失控人員攻擊設備

2. 安全風險高

• 外殼破裂可能導致：

• 漏電、短路、起火

• 雨水或異物侵入引發故障

• 用戶觸碰帶電部件

3. 運維成本高昂

• 一臺充電樁維修費用可達數千元；

• 停機一天損失充電服務收入 + 用戶信任度下降。

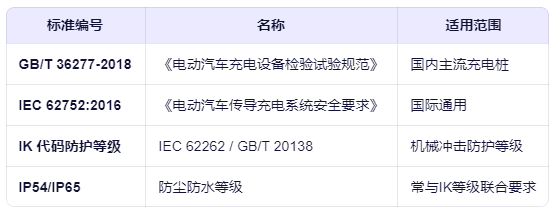

二、核心測試標準

防破壞錘擊測試主要依據以下國內外標準：

其中，IK 防護等級是衡量設備外殼抗沖擊能力的核心指標。

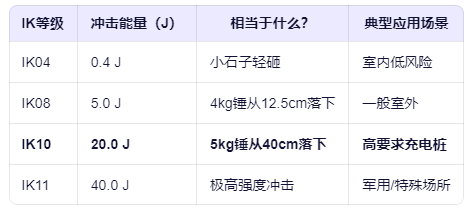

三、IK防護等級詳解

IK 等級表示設備外殼對機械沖擊能量的防護能力，單位為 焦耳（J）。

四、測試方法與設備

1. 測試設備：擺錘沖擊試驗機

• 由擺臂、錘頭（5kg鋼球或半球形沖擊頭）、釋放裝置組成；

• 可精確控制下落高度，實現目標沖擊能量；

• 配備傳感器記錄沖擊力與形變。

2. 測試條件

• 沖擊能量：20J（對應IK10）

• 錘頭質量：5kg

• 下落高度：400mm（h = E/mg = 20/(5×9.8) ≈ 0.4m）

• 沖擊點：充電樁外殼薄弱部位，如：

• 屏幕面板

• 按鍵區

• 充電槍插座

• 門鎖區域

• 散熱孔格柵

• 每點沖擊次數：1次（或3次，依標準要求）

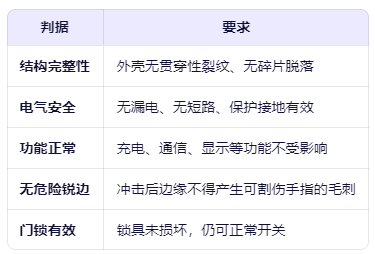

五、合格判定標準

充電樁通過測試需同時滿足：
