快速溫變測試

一、什么是快速溫變測試？

核心參數：溫度變化速率。 這是它與普通高低溫循環測試最根本的區別。普通測試的變溫速率通常在1~3°C/min，而快速溫變測試的變溫速率可達5°C/min、10°C/min、15°C/min甚至25°C/min以上。

測試本質： 它并非精確模擬真實環境，而是通過施加極高的熱應力，來加速暴露產品因材料、結構、工藝等存在的潛在缺陷。它是一種高效的“缺陷篩選”工具。

二、測試目的：我們?yōu)槭裁匆隹焖贉刈儨y(cè)試？

1.激發潛在缺陷（缺陷篩選）： 極高的溫度變化速率會在產品內部不同材料（如芯片、基板、焊點、外殼）之間產生巨大的熱膨脹系數（CTE）不匹配，導致剪切應力。這種應力能夠快速激發出在常規測試中難以發現的潛在缺陷，如：

• 焊接疲勞/虛焊： 焊點因反復熱脹冷縮而開裂。

• 材料界面分層： 芯片與封裝體、PCB銅箔與基材等結合處分離。

• 元器件內部裂紋： 陶瓷電容、晶振等脆性元件破裂。

• 接觸不良： 連接器、接插件因膨脹不均導致瞬時斷開。

2.評估產品耐熱沖擊極限： 檢驗產品設計和制造工藝能否承受住極端溫度變化的考驗，為產品的耐用性和可靠性設計提供數據支持。

3.模擬真實嚴酷環境： 對于汽車電子（尤其是引擎艙）、航空航天、戶外通信設備等，快速溫變是其真實工作環境中會遇到的場景，測試具有重要的實際意義。

4.縮短研發周期： 通過加速應力，在短時間內暴露問題，幫助研發人員快速改進設計，提高產品可靠性，縮短上市時間。

三、測試標準與關鍵參數

GB/T 2423.22（IEC 60068-2-14）《環境試驗 第2部分：試驗方法 試驗N：溫度變化》

MIL-STD-883（軍用標準，對溫度變化速率有明確要求）

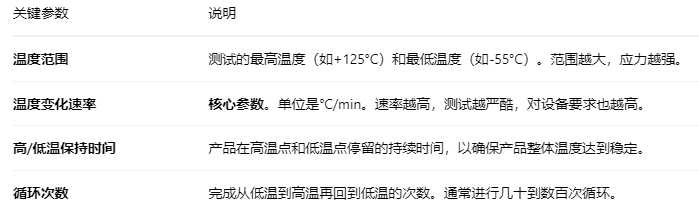

測試的嚴酷程度由以下幾個關鍵參數決定：

四、測試設備：快速溫變?cè)囼?yàn)箱

• 強大的制冷和加熱系統： 需要極大的功率來支撐極快的升溫和降溫速度。

• 高效的熱交換結構： 通常通過強大的氣流（如“氣錘”技術）將熱量快速傳遞給樣品或從樣品帶走。

• 精確的控制系統： 能夠精確控制溫度變化速率和曲線。
