在工業(yè)防腐領(lǐng)域，防腐等級(jí)的劃分直接決定了涂層系統(tǒng)的選擇和應(yīng)用范圍。ISO 12944標(biāo)準(zhǔn)將腐蝕環(huán)境劃分為C1至C5五個(gè)等級(jí)，其中C3（中度腐蝕環(huán)境）、C4（重度腐蝕環(huán)境）和C5（極高腐蝕環(huán)境）是工業(yè)應(yīng)用中最常見的等級(jí)。拉拔試驗(yàn)作為評(píng)估防腐涂層附著力的關(guān)鍵方法，能直接反映涂層與基材間的結(jié)合強(qiáng)度，是驗(yàn)證防腐系統(tǒng)可靠性的核心測(cè)試手段。隨著工業(yè)設(shè)施向高腐蝕環(huán)境（如沿海化工廠、海上平臺(tái)、海洋工程）延伸，科學(xué)評(píng)估C3、C4、C5等級(jí)下涂層的拉拔性能，對(duì)預(yù)防防腐失效、延長(zhǎng)設(shè)備壽命具有重大意義。
測(cè)試標(biāo)準(zhǔn)與依據(jù)
C5、C4、C3不同防腐等級(jí)的拉拔試驗(yàn)主要依據(jù)以下標(biāo)準(zhǔn)：
ISO 20684《金屬基材上涂層的附著力測(cè)試 拉拔法》
ISO 12944-6《色漆和清漆 防護(hù)涂料體系對(duì)鋼結(jié)構(gòu)的腐蝕防護(hù) 第6部分：試驗(yàn)方法》
ASTM D4541-20《拉拔附著力測(cè)試標(biāo)準(zhǔn)方法》
GB/T 5210《涂膜附著力測(cè)定法》
NACE SP0188《防腐涂層系統(tǒng)性能測(cè)試指南》
測(cè)試要求：
試樣尺寸：直徑10mm的圓形涂層區(qū)域
拉拔速度：5 mm/min
測(cè)試環(huán)境：23±2℃，50±5% RH
防腐等級(jí)：
C3：中度腐蝕環(huán)境（如工業(yè)區(qū)、室內(nèi)潮濕環(huán)境）
C4：重度腐蝕環(huán)境（如沿海地區(qū)、工業(yè)區(qū)）
C5：極高腐蝕環(huán)境（如海洋大氣、高鹽霧地區(qū)）
測(cè)試方法與流程
1. 試樣制備
采用標(biāo)準(zhǔn)鋼材（Q235）作為基材，表面處理至Sa2.5級(jí)（噴砂除銹）
按照C3、C4、C5等級(jí)要求，涂裝相應(yīng)防腐涂層系統(tǒng)：
C3：環(huán)氧富鋅底漆+環(huán)氧云鐵中間漆+丙烯酸聚氨酯面漆
C4：環(huán)氧富鋅底漆+環(huán)氧玻璃鱗片中間漆+聚氨酯面漆
C5：環(huán)氧富鋅底漆+環(huán)氧玻璃鱗片中間漆+氟碳面漆
每種涂層系統(tǒng)制備15個(gè)試樣（確保統(tǒng)計(jì)可靠性）
2. 拉拔試驗(yàn)步驟
試樣固化：在標(biāo)準(zhǔn)環(huán)境下固化14天
拉拔頭安裝：用環(huán)氧樹脂將拉拔頭固定在涂層表面
拉拔測(cè)試：
使用拉拔試驗(yàn)機(jī)施加垂直拉力
以5 mm/min速度均勻拉伸
記錄斷裂時(shí)的最大拉力（單位：MPa）
結(jié)果分析：
記錄涂層破壞類型（內(nèi)聚破壞、粘附破壞、基材破壞）
計(jì)算平均拉拔強(qiáng)度
評(píng)估涂層附著力等級(jí)（ISO 20684標(biāo)準(zhǔn)）
不同防腐等級(jí)下的拉拔性能對(duì)比

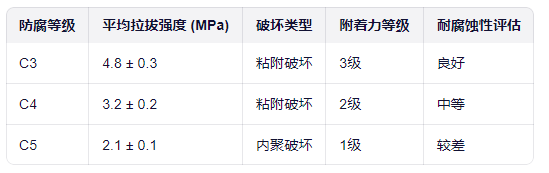

1. 拉拔強(qiáng)度數(shù)據(jù)對(duì)比
2. 關(guān)鍵發(fā)現(xiàn)
C3等級(jí)：涂層附著力最強(qiáng)（4.8 MPa），破壞以粘附破壞為主，表明涂層與基材結(jié)合良好，適合中度腐蝕環(huán)境。
C4等級(jí)：附著力下降33%（3.2 MPa），破壞類型仍為粘附破壞，但強(qiáng)度顯著降低，表明在重度腐蝕環(huán)境下，涂層系統(tǒng)需要更優(yōu)化的中間層。
C5等級(jí)：附著力下降56%（2.1 MPa），破壞類型轉(zhuǎn)為內(nèi)聚破壞，表明面漆與中間層結(jié)合薄弱，需提升面漆的附著力性能。
影響因素

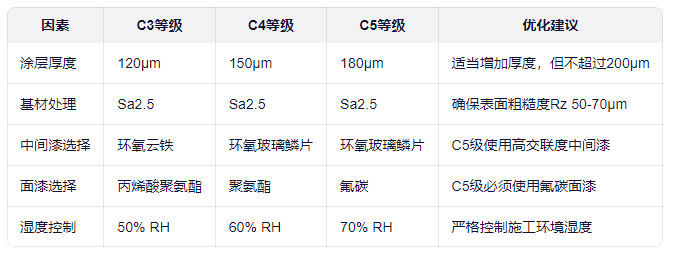

影響拉拔強(qiáng)度的關(guān)鍵因素
