淋雨、噴水、泡水——產品防水試驗全攻略

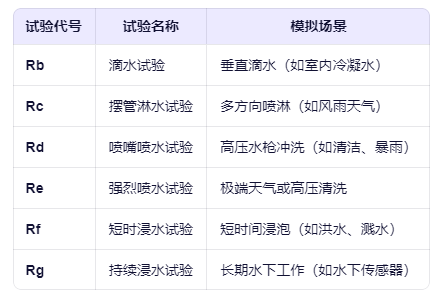

“試驗R”是一組系統的水環境試驗方法，根據水的作用方式和強度，分為多個子試驗，主要包括：

四、主要試驗方法詳解

1. 試驗Rb：滴水試驗（IPX1 & IPX2）

目的：模擬垂直或傾斜滴水對產品的影響。

設備：滴水箱（帶可調節滴水孔的金屬板）

條件：

滴水量：1±0.5 mm/min

時間：10 min（IPX1）、每傾斜15° 2.5 min（共4個角度，IPX2）

樣品旋轉：4r/min（可選）

判定：試驗后內部無明顯水跡，功能正常。

2. 試驗Rc：擺管淋水試驗（IPX3 & IPX4）

目的：模擬雨水從不同方向噴淋。

設備：擺管淋雨裝置（半圓形管，孔徑0.4~0.6mm）

條件：

擺動角度：±60°（IPX3）、±180°（IPX4）

流量：0.07 L/min·mm（管長）

時間：10 min

判定：無水進入導致危險，功能正常。

3. 試驗Rd：噴嘴噴水試驗（IPX5 & IPX6）

目的：模擬高壓水沖洗或暴雨沖擊。

設備：標準噴嘴（內徑6.3mm或12.5mm）

條件：

距離：2.5~3m（IPX5）、4~6m（IPX6）

壓力：30 kPa（IPX5）、100 kPa（IPX6）

流量：12.5 L/min（IPX5）、100 L/min（IPX6）

時間：至少3 min/m2，最少5 min

判定：無有害水進入，絕緣性能符合要求。

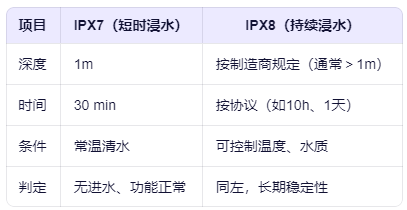

4. 試驗Rf / Rg：浸水試驗（IPX7 & IPX8）

五、結果判定

試驗后需進行以下檢查：

• 外觀檢查：是否有水跡、腐蝕、變形；

• 功能測試：通電運行，驗證各項功能是否正常；

• 電氣安全：測量絕緣電阻、耐壓性能是否符合要求；

• 內部檢查：必要時開蓋檢查內部是否有積水或濕氣。

• 合格判定：無危及安全的進水，功能正常，電氣性能符合標準。

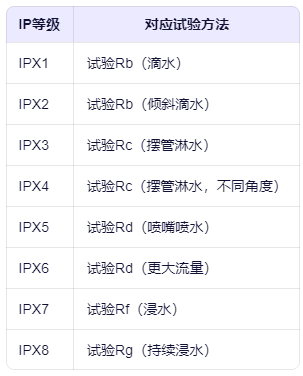

六、與IP防護等級的關系與IP防護等級的關系

GB/T 2423.38 是實現 GB/T 4208（等同IEC 60529） 中IPX1～IPX8防水等級的試驗方法支撐標準。兩者關系如下：
