GB/T 2423.22 汽車電子冷熱沖擊測試

隨著新能源汽車、智能駕駛和車聯網技術的飛速發展，汽車電子系統的復雜性和集成度不斷提升。這些電子元器件長期工作在劇烈變化的溫度環境中——從極寒冬季的-40℃到夏季發動機艙內超過+125℃的高溫，極易因熱脹冷縮引發材料疲勞、焊點開裂、連接失效等可靠性問題。

為驗證汽車電子產品在極端溫度循環下的耐久性，我國采用國家標準 GB/T 2423.22《環境試驗 第2部分：試驗方法 試驗N：溫度變化》（等效于國際標準 IEC 60068-2-14），作為汽車電子領域冷熱沖擊試驗的核心依據。

本文將深入解讀該標準在汽車電子行業的應用，涵蓋試驗原理、參數設置、測試流程、判定標準及實際案例，助力企業提升產品可靠性。

什么是冷熱沖擊試驗？

冷熱沖擊試驗（Thermal Shock Test），又稱溫度循環試驗（Temperature Cycling Test），是通過將樣品在兩個極端溫度箱（高溫區與低溫區）之間快速切換，模擬產品在實際使用中經歷的劇烈溫度變化過程。

與“溫度循環”（Temperature Cycling）相比，冷熱沖擊更強調“快速轉移”，通常要求在數秒內完成轉移，以產生最大的熱應力。

為什么汽車電子必須做冷熱沖擊試驗？

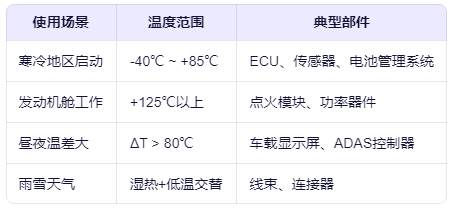

汽車電子面臨獨特的環境挑戰：

在這些條件下，不同材料（如硅芯片、銅引線、環氧塑封料、PCB基板）的熱膨脹系數（CTE）不同，反復熱脹冷縮會導致：

• 焊點疲勞開裂（BGA、SMT）

• 塑封料與芯片界面分層

• 金屬引線斷裂

• PCB微裂紋

• 功能（間歇性故障）

冷熱沖擊試驗正是為了在產品上市前加速暴露這些潛在缺陷。

試驗設備要求

冷熱沖擊試驗需使用雙溫區冷熱沖擊試驗箱（Two-Chamber Thermal Shock Chamber），主要結構包括：

• 高溫區：電加熱系統，最高可達+200℃

• 低溫區：壓縮機制冷或液氮制冷，最低可達-80℃

• 樣品轉移裝置：機械臂或升降平臺，實現≤1分鐘快速切換

• 溫度監控系統：實時記錄樣品表面或關鍵點溫度

• 可選功能：通電監測（In-situ Bias）、數據記錄

試驗流程

1. 樣品準備

• 選取代表性樣品（通常5~10個）

• 進行初始電性能測試（功能、參數、絕緣）

2. 安裝與接線

• 固定樣品于樣品架

• 若需通電測試，連接測試線（使用耐高低溫導線）

3. 參數設置

• 設定T1、T2、駐留時間、循環次數

• 啟動設備，預熱/預冷

4. 開始試驗

• 自動循環：低溫駐留 → 快速轉移 → 高溫駐留 → 快速返回

• 可選：在高溫或低溫端進行功能檢測

5. 試驗結束

• 恢復至23℃±5℃，穩定2小時

• 進行最終電性能測試

• 外觀檢查、X-ray、SAT（超聲掃描）等失效分析

結果判定

試驗通過的標準通常包括：

• 功能正常：通電后各項功能符合規格書要求

• 無開路/短路：關鍵信號無異常

• 無物理?yè)p傷：無裂紋、變形、脫層

• 參數漂移在允許范圍內

• 可焊性良好（如需返修）

若任一樣品在試驗過程中或結束后失效，則判定為不合格，需進行根本原因分析（RCA）。
