在海拔5000米的高原基站、穿越沙漠的通信干線、深埋凍土的骨干網(wǎng)絡(luò)、跨越極地的海底光纜中，光纖光纜常年經(jīng)受著極端溫差的考驗(yàn)。
白天烈日暴曬，纜體溫度飆升至70℃；
夜晚寒風(fēng)刺骨，驟降至-40℃甚至更低。
在這種“冰火兩重天”的環(huán)境中，普通材料會(huì)收縮、脆化、開(kāi)裂，導(dǎo)致信號(hào)衰減、中斷，甚至永久損壞。
如何確保光纖在數(shù)十年生命周期內(nèi)，面對(duì)劇烈溫度變化依然“毫發(fā)無(wú)損”？
答案就是：溫度循環(huán)測(cè)試（Temperature Cycling Test）。
這是一項(xiàng)模擬極端氣候環(huán)境的加速老化試驗(yàn)，被譽(yù)為光纖光纜上市前的“冷熱煉獄”。
它用一次次的冷熱交替，淬煉出真正可靠的“信息高速公路”。
一、什么是光纖光纜溫度循環(huán)測(cè)試？
溫度循環(huán)測(cè)試，是將光纖或光纜樣品置于高低溫交變環(huán)境中，經(jīng)歷多次升溫、降溫、保溫循環(huán)，模擬其在戶(hù)外長(zhǎng)期使用中遭遇的晝夜溫差、季節(jié)更替、地理氣候變遷。
? 目的：評(píng)估光纜在熱脹冷縮作用下的機(jī)械穩(wěn)定性、光學(xué)性能保持性和材料耐久性。
典型應(yīng)用場(chǎng)景：
高原/極地通信基站
跨區(qū)域長(zhǎng)途干線
海底光纜（表層水溫變化）
軌道交通、航空航天線纜
戶(hù)外5G基站饋線
二、為什么必須做溫度循環(huán)測(cè)試？
1. 熱脹冷縮引發(fā)“內(nèi)傷”
光纖（石英玻璃）、護(hù)套（PE/PVC）、加強(qiáng)件（鋼絲/芳綸）材料熱膨脹系數(shù)不同；
溫度變化 → 各層材料伸縮不一 → 產(chǎn)生殘余應(yīng)力 → 光纖微彎 → 信號(hào)衰減增加
2. 低溫脆化風(fēng)險(xiǎn)
普通護(hù)套材料在-40℃下變脆，易開(kāi)裂；
一旦護(hù)套破裂，水分侵入 → 凍脹 → 光纖斷裂
3. 高溫老化
長(zhǎng)期高溫加速材料氧化、老化；
緩沖層軟化 → 光纖失去保護(hù)
4. 接頭與連接器失效
溫度循環(huán)導(dǎo)致金屬與塑料部件松動(dòng)，影響插拔力與回波損耗
三、測(cè)試原理
在溫箱中對(duì)光纜施加規(guī)定張力（如0–50N）；
按預(yù)設(shè)程序進(jìn)行多周期溫度變化；
實(shí)時(shí)監(jiān)測(cè)光纖衰減變化（OTDR或光源-光功率計(jì)）；
試驗(yàn)后檢查外觀、機(jī)械性能。
四、標(biāo)準(zhǔn)測(cè)試流程（IEC 60794-1-2 ）
1. 樣品準(zhǔn)備
取2米以上完整光纜樣品；
兩端制備光纖連接器或熔接跳線；
清潔光纖，測(cè)量初始衰減值（1310nm & 1550nm）。
2. 設(shè)定測(cè)試程序

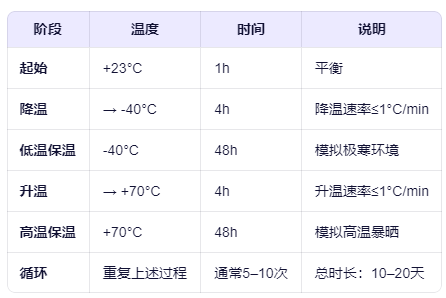

典型循環(huán)（以通用戶(hù)外光纜為例）：
3. 測(cè)試中監(jiān)測(cè)
每個(gè)溫度極值點(diǎn)測(cè)量光纖衰減；
使用OTDR掃描，檢測(cè)是否出現(xiàn)新增事件點(diǎn)（微彎、斷裂）；
記錄溫度-衰減曲線。
4. 試驗(yàn)后檢查
外觀檢查：護(hù)套是否開(kāi)裂、變形、分層
機(jī)械測(cè)試：拉伸、壓扁性能是否下降
光學(xué)測(cè)試：衰減變化 ≤ 0.1 dB/km 為合格
解剖分析：檢查松套管、填充膏狀態(tài)

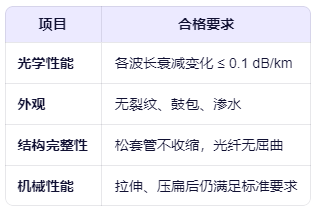

五、合格判定標(biāo)準(zhǔn)
